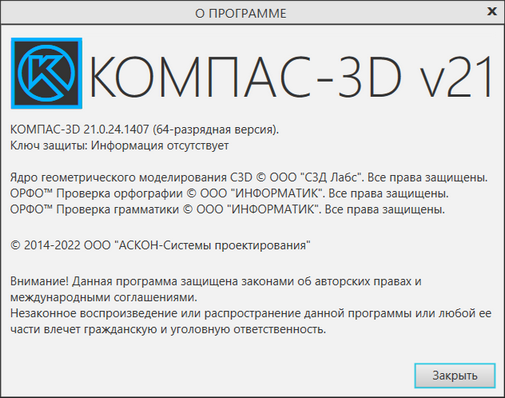

Компас-3D 21.0.24

КОМПАС-3D — система трехмерного проектирования, ставшая стандартом для тысяч предприятий, благодаря сочетанию простоты освоения и легкости работы с мощными функциональными возможностями твердотельного и поверхностного моделирования. Ключевой особенностью продукта является использование собственного математического ядра С3D и параметрических технологий, разработанных специалистами АСКОН. КОМПАС-3D обеспечивает поддержку наиболее распространенных форматов 3D-моделей (STEP, ACIS, IGES, DWG, DXF), что позволяет организовывать эффективный обмен данными со смежными организациями и заказчиками, использующими любые CAD / CAM / CAE-системы в работе.

Базовые возможности системы включают в себя функционал, который позволяет спроектировать изделие любой степени сложности в 3D, а потом оформить на это изделие комплект документации, необходимый для его изготовления в соответствии с действующими стандартами (ГОСТ, СТП и др.):

• развитый инструментарий трёхмерного твердотельного, поверхностного и параметрического моделирования;
• функционал по созданию и работе с исполнениями для деталей и сборочных единиц, с последующим автоматическим получением документации (спецификация и чертежи с видами и таблицами исполнений);
• учет допуска для всех управляющих размеров в эскизах и операциях построения;
• механизмы для работы с крупными сборками: слои, частичная загрузка компонентов, специальные методы оптимизации, позволяющие обеспечить работу со сложными проектами, включающими десятки тысяч подсборок, деталей и стандартных изделий, а также работа со слоями в 3D;
• функционал моделирования деталей из листового материала — команды создания листового тела, сгибов, отверстий, жалюзи, буртиков, штамповок и вырезов в листовом теле, замыкания углов и т. д., и также выполнения развёртки полученного листового тела (формирование ассоциативного чертежа развёртки);
• специальные возможности, облегчающие построение литейных форм — литейные уклоны, линии разъема, полости по форме детали (в том числе с заданием усадки);
• инструменты создания пользовательских параметрических библиотек типовых элементов;
• возможность получения конструкторской и технологической документации: встроенная система КОМПАС-График позволяет выпускать чертежи, спецификации, схемы, таблицы, текстовые документы;
• встроенные отчёты по составу изделия, в том числе по пользовательским атрибутам;
• возможность простановки размеров, обозначений и технических требований в 3D-моделях (поддержка стандарта ГОСТ 2.052–2006 «ЕСКД. Электронная модель изделия»);
• поддержку стандарта Unicode;
• средства интеграции с различными CAD / CAM / CAE системами;
• средства защиты пользовательских данных, интеллектуальной собственности и сведений, составляющих коммерческую и государственную тайну (реализовано отдельным программным модулем КОМПАС-Защита).

По умолчанию КОМПАС-3D поддерживает экспорт / импорт наиболее популярных форматов моделей, за счёт чего обеспечивается интеграция с различными CAD / CAM / CAE пакетами. Базовая функциональность продукта легко расширяется за счёт различных приложений, дополняющих функционал КОМПАС-3D эффективным инструментарием для решения специализированных инженерных задач. Например, приложения для проектирования трубопроводов, металлоконструкций, различных деталей машин позволяют большую часть действий выполнять автоматически, сокращая общее время разработки проекта в несколько раз. Модульность системы позволяет пользователю самому определить набор необходимых ему приложений, которые обеспечивают только востребованную функциональность.

• «Компас-Shaft 3D» — проектирование валов с элементами механических передач и зацеплений;
• «Компас-Spring» — система проектирования пружин;
• «Трубопроводы 3D» — система проектирования трубопроводов;
• «Кабели и жгуты 3D» — 3D-моделирование электрических кабелей и жгутов и выпуск конструкторской документации на них;
• «Металлоконструкции 3D» — автоматизация типовых работ по проектированию каркасов и рам из металлопроката;
• «Компас—Электрик» — проектирование электрических схем;
• «Стандартные Изделия: Крепёж» — включает крепежные изделия 2D и 3D по ГОСТ, ОСТ 92, ISO, DIN;
• «Пресс-формы 3D»;
• «3D-библиотека деталей и узлов штампов»;
• «3D-библиотека деталей пресс-форм»;
• «APM FEM» — система прочностного анализа для «Компас-3D»;

Состав Компас-3D 21:

• Base - КОМПАС-3D для машиностроения и приборостроения (базовый пакет)
• КОМПАС-3D
• Механика:
• Валы и механические передачи
• Механика: Анимация
• Механика: Пружины
• Каталог: Редукторы
• Каталог: Электродвигатели
• Каталог: Муфты
• Размерные цепи
• Оборудование:
• Оборудование: Кабельные каналы
• Оборудование: Металлоконструкции
• Оборудование: Трубопроводы
• Сварные соединения
• Приборостроение:
• Оборудование: Кабели и жгуты
• Конвертер eCAD-КOMПAС
• Оснастка и инструмент:
• Пресс-формы 3D (включает Пресс-формы 3D Express)
• Штампы 3D
• Прочность, гидрогазодинамика:
• APM FЕМ, система прочностного анализа для КОМПАС-3D
• KompasFlow, гидрогазодинамика для КОМПАС-3D
• Модуль оптимизации IOSO-K
• Универсальные приложения:
• Авторасстановка обозначений позиций
• Конвертер единиц измерения
• Материалы и Сортаменты
• Стандартные Изделия
• КОМПАС-Макро
• Комплектовщик документов
• Условные изображения швов сварных соединений
• Сервисные инструменты
• Проверка документа
• Распознавание 3D-моделей
• Рецензент документов КОМПАС-3D
• Artisan Rendering, система фотореалистичного рендеринга для КОМПАС-3D
• Библиотеки поддержки форматов: IGES, DWG, DXF
• Средства чтения проприетарных форматов
• AEC - строительная конфигурация
• Приложения:
• Железобетонные конструкции: КЖ
• Архитектура: АС/АР
• Технология: ТХ
• Жизнеобеспечение: ОВ
• Жизнеобеспечение: ВК
• Металлоконструкции: КМ
• Электроснабжение: ЭС/ЭМ
• СПДС-Помощник
• Газоснабжение: ГСН
• Наружные сети водоснабжения и канализации: НВК
• Тепловые сети: ТС
• Rubius Electric Suite: ЛЭП 0,4-10 кВ
• Rubius Electric Suite: МЗ
• КОМПАС-Объект
• Менеджер объекта строительства
• Каталоги:
• Каталог: Металлопрокат
• Каталог: Строительные машины
• Каталог: ОПС
• Каталог: Станки
• Каталог: СКС
• Каталог: Генплан и ландшафт
• Каталог: ППР и ПОС
• Каталог: Деревянные конструкции
• Каталог: Планы эвакуации
• Каталог: ТехноНИКОЛЬ
• СПДС-Каталог
• AEC ESEMCatalogs - каталоги электроснабжение для строительной конфигурации. Каталоги для приложения электроснабжение: ЭС/ЭМ
• Автоматические выключатели
• Амперметры
• Вольтметры
• Выключатели
• Кабель-каналы
• Кабельные изделия
• Контакторы
• Короба
• Крышки коробов
• Крышки лотков
• Лотки
• Осветительные приборы
• Ответвительные коробки
• Переключатели
• Преобразователи частоты
• Реле перегрузки
• Розетки
• Рубильники
• Рубильники с держателем предохранителей
• Счетчики
• Трансформаторы
• Трансформаторы силовые
• Трубы
• УЗИП
• УЗО
• Шкафы
• CNC - Модуль ЧПУ
• CNC Mill - Фрезерная обработка
• CNC Turn - Токарная обработка
• KOMPAS-Expert - КОМПАС-Эксперт
• KOMPAS-Electric - КОМПАС-Электрик

ОС: MS Windows 10; MS Windows 8.1 и выше; Windows 7 SP1 и выше.

Скачать программу Компас-3D 21.0.24 x64 (7,56 ГБ):
