КОМПАС-3D — система трехмерного проектирования, ставшая стандартом для тысяч предприятий, благодаря сочетанию простоты освоения и легкости работы с мощными функциональными возможностями твердотельного и поверхностного моделирования. Ключевой особенностью продукта является использование собственного математического ядра С3D и параметрических технологий, разработанных специалистами АСКОН.

Базовые возможности системы включают в себя функционал, который позволяет спроектировать изделие любой степени сложности в 3D, а потом оформить на это изделие комплект документации, необходимый для его изготовления в соответствии с действующими стандартами (ГОСТ, СТП и др.):

развитый инструментарий трёхмерного твердотельного, поверхностного и параметрического моделирования;
функционал по созданию и работе с исполнениями для деталей и сборочных единиц, с последующим автоматическим получением документации (спецификация и чертежи с видами и таблицами исполнений);
учет допуска для всех управляющих размеров в эскизах и операциях построения;
механизмы для работы с крупными сборками: слои, частичная загрузка компонентов, специальные методы оптимизации, позволяющие обеспечить работу со сложными проектами, включающими десятки тысяч подсборок, деталей и стандартных изделий, а также работа со слоями в 3D;
функционал моделирования деталей из листового материала — команды создания листового тела, сгибов, отверстий, жалюзи, буртиков, штамповок и вырезов в листовом теле, замыкания углов и т. д., и также выполнения развёртки полученного листового тела (формирование ассоциативного чертежа развёртки);
специальные возможности, облегчающие построение литейных форм — литейные уклоны, линии разъема, полости по форме детали (в том числе с заданием усадки);
инструменты создания пользовательских параметрических библиотек типовых элементов;
возможность получения конструкторской и технологической документации: встроенная система КОМПАС-График позволяет выпускать чертежи, спецификации, схемы, таблицы, текстовые документы;
встроенные отчёты по составу изделия, в том числе по пользовательским атрибутам;
возможность простановки размеров, обозначений и технических требований в 3D-моделях (поддержка стандарта ГОСТ 2.052–2006 «ЕСКД. Электронная модель изделия»);
поддержку стандарта Unicode;
средства интеграции с различными CAD / CAM / CAE системами;
средства защиты пользовательских данных, интеллектуальной собственности и сведений, составляющих коммерческую и государственную тайну (реализовано отдельным программным модулем КОМПАС-Защита).

По умолчанию КОМПАС-3D поддерживает экспорт / импорт наиболее популярных форматов моделей, за счёт чего обеспечивается интеграция с различными CAD / CAM / CAE пакетами. Базовая функциональность продукта легко расширяется за счёт различных приложений, дополняющих функционал КОМПАС-3D эффективным инструментарием для решения специализированных инженерных задач. Например, приложения для проектирования трубопроводов, металлоконструкций, различных деталей машин позволяют большую часть действий выполнять автоматически, сокращая общее время разработки проекта в несколько раз. Модульность системы позволяет пользователю самому определить набор необходимых ему приложений, которые обеспечивают только востребованную функциональность.

«Компас-Shaft 3D» — проектирование валов с элементами механических передач и зацеплений;
«Компас-Spring» — система проектирования пружин;
«Трубопроводы 3D» — система проектирования трубопроводов;
«Кабели и жгуты 3D» — 3D-моделирование электрических кабелей и жгутов и выпуск конструкторской документации на них;
«Металлоконструкции 3D» — автоматизация типовых работ по проектированию каркасов и рам из металлопроката;
«Компас—Электрик» — проектирование электрических схем;
«Стандартные Изделия: Крепёж» — включает крепежные изделия 2D и 3D по ГОСТ, ОСТ 92, ISO, DIN;
«Пресс-формы 3D»;
«3D-библиотека деталей и узлов штампов»;
«3D-библиотека деталей пресс-форм»;
«APM FEM» — система прочностного анализа для «Компас-3D»;

Основные нововведения в Компас-3D 17:

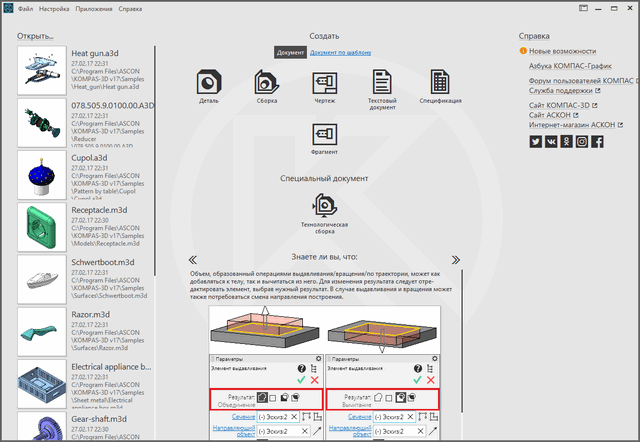

Разработан новый графический интерфейс КОМПАС-3D:

Инструментальные панели объединены в наборы. Каждый набор служит для выполнения определенной задачи. При работе с разными типами документов наборы разные. Например, в модели есть набор для твердотельного моделирования, для каркасного и поверхностного моделирования, для работы с эскизом и т.д. Для удобства некоторые панели включены в несколько наборов.

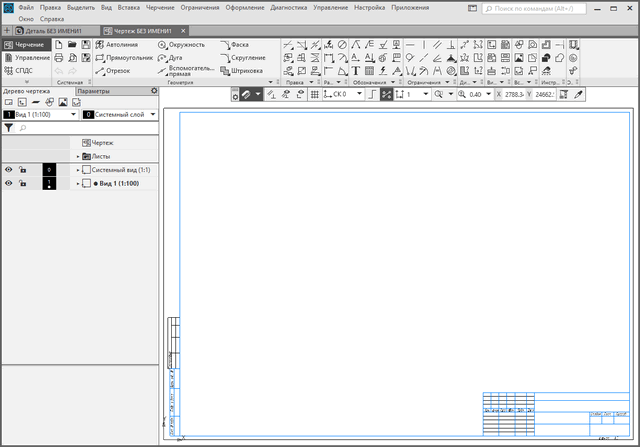

Текущий набор отображается в Инструментальной области, которая находится вверху окна КОМПАС-3D. Для переключения между наборами служит список наборов, расположенный в левой части Инструментальной области. При необходимости любую панель набора можно вывести из Инструментальной области и прикрепить к границе окна или оставить плавающей.
Появилась Панель быстрого доступа, содержащая команды выбора режима, управления изображением и другие. Ее состав зависит от контекста. По умолчанию Панель быстрого доступа находится под Инструментальной областью.
Команды со схожей функциональностью объединены в группы.
Перекомпоновано Главное меню: изменены названия некоторых команд и пунктов меню, а также набор и состав пунктов.
Панель свойств и окно Свойства объединены в Панель Параметров. При выделении объекта на ней отображаются и доступны для редактирования его свойства, а при создании объекта — элементы, управляющие построением. Эти элементы сгруппированы в секции.

С целью ускорения построений изменены принципы работы команд:

Большинство команд доступны вне зависимости от того, есть ли в документе условия для их выполнения или объекты нужного типа. Во многих случаях эти условия или объекты могут быть созданы уже после вызова команды.
Если в процессе операции задано достаточно параметров для построения объекта (об этом говорит наличие фантома), то он создается автоматически при вызове любой команды, не входящей в данную группу. Таким образом, подтверждение построения не требуется.
При вызове одной из сгруппированных команд, не завершая ее, можно перейти к любой другой команде этой группы, нажав кнопку на Панели параметров. При этом параметры, заданные для первой команды, сохраняются, если их использование возможно во второй команде.
Большинство команд зациклены, т.е. не завершаются автоматически после применения.

Доработаны элементы управления построением:

Если курсор установлен в числовое поле ввода, то вращение колеса мыши увеличивает или уменьшает значение на 1, при нажатой клавише <Ctrl> — на 10, <Shift> — на 100.
Во всех процессах, предполагающих указание объектов, Панель параметров содержит регистраторы, где отображаются списки указанных объектов. Удалять объекты из списков можно по одному или группами.

Доработки, связанные с управлением лицензиями на модули КОМПАС-3D или приложения:

В случае потери лицензии производится однократная автоматическая попытка ее повторного получения. Если она оказывается неудачной, выдается сообщение о потере лицензии. После устранения проблем следует вызвать команду восстановления лицензии. Перезапуск КОМПАС-3D больше не требуется.
Время, в течение которого можно сохранить документ после потери лицензии, более не ограничивается.

Введен диалог Конфигуратор, в котором производится подключение и отключение модулей КОМПАС-3D и КОМПАС-Спецификация, приложений и библиотек. В диалоге возможен поиск приложений по названию и их фильтрация по наличию лицензии, а также сохранение и применение ранее сохраненной конфигурации. Команда вызова диалога находится в меню Конфигурация.
Усовершенствовано Дерево документа:

Дерево теперь есть в документах всех типов. Имя корневого элемента Дерева — обозначение и/или наименование (согласно настройке) документа.
Дерево выполняет функции Менеджера документа, а в графических документах — также Менеджера вставок и фрагментов. Поэтому в Дереве отображаются значки, показывающие текущие значения свойств объектов (например, видимый/скрытый). Щелчок по значку меняет значение на противоположное (если значений два) или раскрывает список значений.
Двойной щелчок по названию объекта в Дереве запускает редактирование этого объекта. Например, в графическом документе таким способом можно перейти к редактированию параметров вида, а в модели — к редактированию операции.

Добавлены функции поиска:

Поиск команды производится по ее названию в специальном поле в правой части заголовка окна КОМПАС-3D. Выбор команды из списка найденных запускает ее.
Реализован поиск объектов по названию в Дереве документа. Дополнительно можно включить фильтр, т.е. указать типы объектов, среди которых нужно искать.

Прочие усовершенствования:

Интерфейс многих команд переработан с целью унификации, упрощения процессов и уменьшения количества необходимых действий. В частности:

элементы управления на Панели параметров перегруппированы и переименованы по сравнению с Панелью свойств,
элементы управления из диалогов перенесены на Панель параметров,
контекстное меню имеет вид панели с кнопками.

Подтвердить создание объекта — графического, трехмерного, объекта спецификации — теперь можно нажатием средней кнопки или колеса мыши.
Цветовая индикация режимов: если включен тот или иной режим (эскиз, редактирование объектов спецификации, разнесение сборки и т.п.), то меняется цвет закладки документа и заголовка Панели параметров. Например, режиму эскиза соответствует зеленый цвет.
Если в открытом документе еще не сделаны изменения, команда Сохранить недоступна.
После вызова команды перебора объектов на экране отображается окно со списком оказавшихся под курсором объектов. При наведении курсора на строку списка соответствующий объект подсвечивается в графической области; щелчок мышью на строке означает выбор объекта.
Для перевода фокуса из одной области окна в другую уже не требуется щелкать мышью в этой области — достаточно навести на нее курсор. Например, вращение колеса мыши изменяет масштаб отображения модели, если курсор находится над графической областью, и прокручивает Панель параметров, если курсор находится над ней.
Получить информацию о назначении команды можно, наведя курсор на кнопку вызова этой команды и задержав его на некоторое время. На экране появляется окно с описанием команды, а если команда недоступна — с указанием причины недоступности.
Оптимизирована проверка наличия изменений в открытых документах или связанных с ними (производится, если при настройке включен контроль за изменениями файлов). В результате значительно сокращены задержки при работе в КОМПАС-3D и при возврате в окно КОМПАС-3D из окна другого приложения. Задержки были особенно заметны при работе с документами, расположенными на сетевых ресурсах.
В раздел Дополнительные коды диалога Коды и наименования добавлен код УД — Удостоверяющий лист.
Замечание. Если документ должен иметь два кода, например, СБ-УД, то разделитель и второй код необходимо вводить вручную.
Библиотеки стали универсальными, т.е. в них одновременно могут храниться КОМПАС-фрагменты, КОМПАС-модели и КОМПАС-текстовые документы. Расширение файла библиотеки kle — Kompas Library of Elements. Данные библиотеки могут также включать растровые изображения и КОМПАС-таблицы.
